在工业测控领域，您是否经常为如下问题苦恼？

　　0-5V怎样转变为4-20mA、0-20mA或4-24mA？

　　0-10V怎样转变为4-20mA、0-20mA或4-24mA？

　　±5V、±10V交流电压信号怎样转变为4-20mA、0-20mA或4-24mA直流电流信号？

　　怎样对变送器和收罗板卡之间建设电气隔离，提高电磁兼容性和丈量清静性？

　　怎样坚持0-5V、0-10V、±5V、±10V、4-20mA、0-20mA或4-24mA等标准模拟量信号在长距离传输中不受滋扰或衰减？

　　请把上述一切问题，交给OPC420模拟量光纤传输？……

　　常见的标准模拟量信号有：0-5V、0-10V、±5V、±10V、4-20mA、0-20mA或4-24mA。常见的变送器或传感器接纳上述一种或多种制式输出标准信号。

　　常见二次仪表或收罗卡一样平常可接受上述一种或多种制式的输入信号。

　　当变送器或传感器的输出信号与二次仪表或收罗卡输入信号制式差别时，我们需要在它们之间增添一个转换器。

　　由于4-20mA标准信号具有抗滋扰能力强，传输历程无衰减等优点，在测控领域获得了普遍的应用。

　　经常为了实现接口兼容或提升电磁兼容性，需要将0-5V、0-10V等标准电压信号转变为4-20mA标准电流信号，或者需要将4-20mA电流信号转变为适合收罗卡输入的0-5V或0-10V标准电压信号。

　　上述转变通常通过一运算放大器为焦点的模拟电路实现，也有接纳如AD693、AD694、AM462、XTR105等专用4-20mA转换或隔离IC。

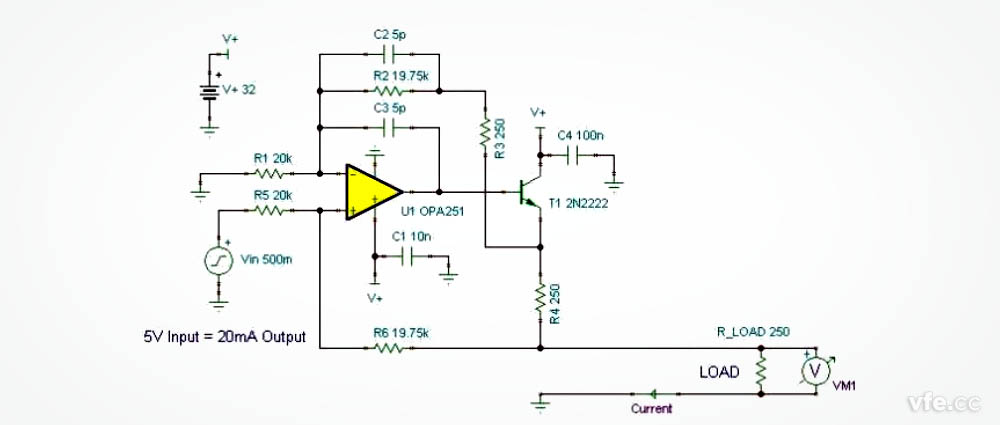

　　图1为0-5V电压输入转换为4-20mA电流输出的典范电路原理图：

　　种种转换电路具有本钱低，体积小等优点，适合在专用量产的产品中应用，由于受通用性差、制作周期，产品调试，电磁兼容等等问题的影响和约束，不适适用于解决工业现场暂时遇到的转换问题。

　　第二节的图1中所示电路可以较好的知足0-5V至4-20mA的转换，适当变换电路，也可实现0-5V至0-20mA的转换。

　　当输入和输出牢靠时，可以接纳专用电路实现转换。当希望转换电路较通用时，好比说，输出可以是0-5V、0-10V、±5V、±10V、4-20mA、0-20mA或4-24mA等7种制式时，要思量7种电路的组合。而当输入也要在7中制式中中选择时，凭证排列组合原理，需要7×6=42种电路的组合，电路将过于重大而变得不适用。

　　实时上，在盘算机手艺高速生长和普遍应用的今天，这种排列组合类的问题，完全可以交给种种微处置惩罚器通过软件实现，输入只需实现0-24mA电流和±10V电压的丈量，输入电路匹配一个250Ω的高精度采样电阻，将20mA电流信号变换为5V电压信号，再经由放大变换为10V标准电压信号，之以是不接纳500Ω电阻，是为了降低前端变送器的输出负荷，同时，也降低了对前端变送器的最大驯服电压的要求。电压信号可直接输入。若电压输出的前端变送器不可驱动250Ω，可通过拨码开关切除采样电阻，降低变送器的二次负荷。

　　岂论是电压信号照旧电流信号，经由上述调理电路之后，均变为AD可接受的标准±10V电压信号。AD转换器输出数字信号经由并/串转换电路变换为串行数据输出。

　　为了兼容4-24mA电流信号或丈量更宽的电压、电流规模，以便与种种电量或非电量传感器、变送器输出兼容，调解电路参数可允许电路输入500mA、30V的峰值电压和峰值电流信号。

　　yw永旺快投网研制的OPC420/A光纤转换器就是这样的丈量装置。

　　同时，变送器输入接纳大批程自动量程转换电路，可准确丈量1mA～500mA、60mV～30V以内的种种电流和电压信号。为了提高信号传输的电磁兼容性和延伸无损传输距离，输出数字信号接纳光纤传输。

　　OPC420/B光纤转换器为将上述数字信号转变为种种标准模拟量输出的转换装置。

　　其输出可兼容0-5V、0-10V、±5V、±10V、4-20mA、0-20mA或4-24mA等7中标准模拟量传输制式。通过拨码开关可利便的切换输出制式。

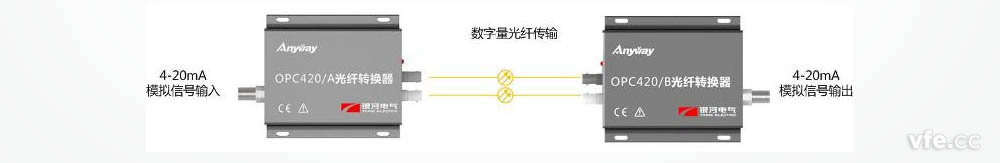

　　OPC420/A和OPC420/B光纤转换器组合使用，可利便的实现：

　　1、0-5V、0-10V、±5V、±10V、4-20mA、0-20mA或4-24mA等标准信号之间的相互转换；

　　2、输入可兼容1mA～500mA、60mV～30V以内的种种电流和电压信号，可利便的与种种传感器直接配套；

　　3、输入输出之间完全电气隔离，确保二次丈量的清静举行和优异的电磁兼容性；

　　4、可实现100m的无扰、无损传输，增添中继可实现更远距离的传输。

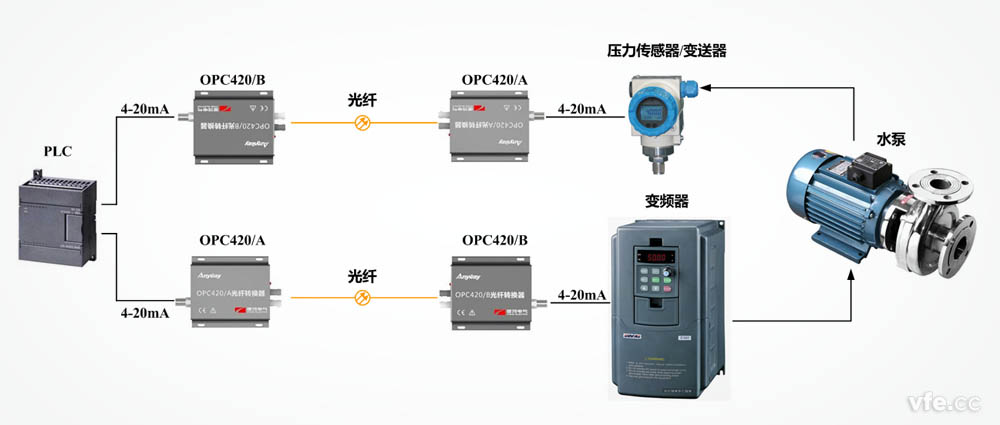

　　变频器给我们带来利便和节能的同时，也会对情形爆发较强的电磁滋扰，OPC420光纤转换器套件特殊适用于种种变频节能系统刷新后，重大电磁情形下种种标准或非标准信号的转换与传输。图3 为OPC420/A和OPC420/B光纤转换器用于恒压供水系统中的丈量（水压）信号和控制（频率调理）信号的转换与传输。

　　压力变送器及PLC的输出信号可以是0-5V、0-10V、±5V、±10V、4-20mA、0-20mA或4-24mA或1mA～500mA、60mV～30V规模之内的恣意电流或电压信号，变频器频率调理输入端子及PLC模拟量丈量端口可以是0-5V、0-10V、±5V、±10V、4-20mA、0-20mA或4-24mA等7种标准信号之中的恣意一种。
