一汇川手艺中高压变频器试验平台简介

　　汇川手艺股份有限公司是专门从事工业自动化控制产品的研发、生产和销售的高新手艺企业。主要产品有低压变频器、高压变频器、一体化及专机、伺服系统、PLC、HMI、永磁同步电机、电动汽车电机控制器等;主要效劳于装备制造业、节能环保、新能源三大领域，产品普遍应用于电梯、起重、机床、金属制品、电线电缆、塑胶、印刷包装、纺织化纤、建材、冶金、煤矿、市政、汽车等行业。公司在低压变频器市场的占有率在国产品牌厂商中压倒一切，其中一体化及专机产品在多个细分行业处于业内首创或领先职位。

　　汇川手艺股份有限公司中高压变频器试验平台可以针对中高电压变频器举行智能化带载性能测试，其所能测试的变频器电压品级包括3.3kV、6kV与10kV，功率设计不低于2MVA，由调压器、高压变频器、丈量装备、上位机与操作台等装备组成。测试平台能够知足变频器的负载试验、效率试验、温升试验、恒久审核及老化试验、断相试验、短路试验、主电路泄电闭锁试验以及接地故障；な匝。

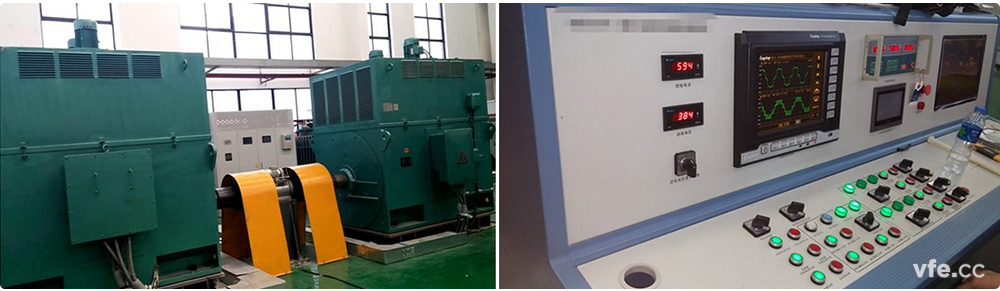

二中高压变频器试验平台现场图片

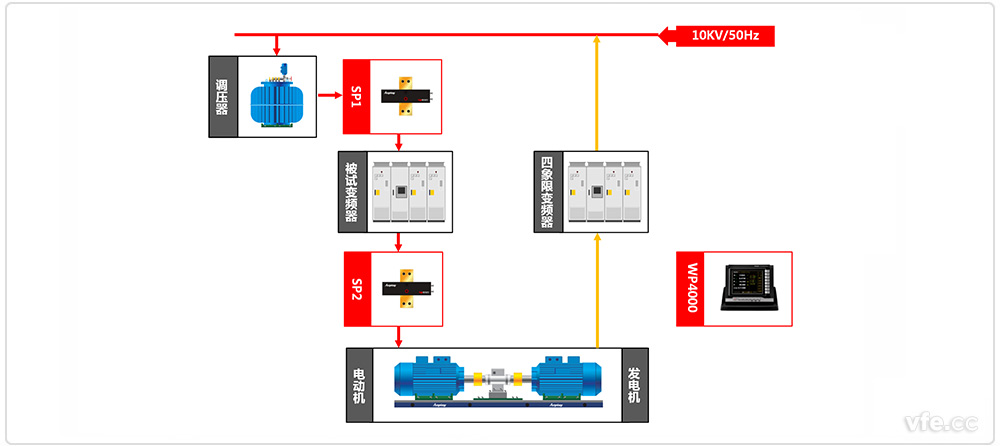

三中高压变频器试验平台原理框图

中高压变频器试验平台原理框图

　　本中高压变频器测试平台接纳10kV高压电网供电，10kV高压电源分为两路，一起直接给四象限变频器供电，另一起直接接到调压变压器，变压器可输出3.3、6、10kV三个品级电压，给被测试变频器供电。被测试变频器输出接到电念头(包括3.3、6、10kV三电压品级电机)，电念头与发电机之间经由联轴器联接。在被试变频器输入、输出端设置两组SP103401C型变频功率传感器，设置一台WP4000变频功率剖析仪可完全知足被测装备的测试需求。

四中高压变频器试验设测试装备设置表

测点	装备名称	型号	数目	备注
SP1	变频功率传感器	SP103401C	3
SP2	变频功率传感器	SP103401C	3
	变频功率剖析仪	WP4000	1

---
