一DC-DC开关电源测试系统简介

　　被测DC-DC开关电源由6个较小的开关电源？椴⒘。每个开关电源？橛蒁C/AC逆变器、降压变压器、AC/DC整流器、LC滤波器等组成。每个DC-DC开关电源？榻幽梢惶紫喽宰粤Φ目氐缭床馐韵低，对DC-DC？榈氖淙搿⑹涑黾爸行幕方诘牡缪埂⒌缌鳌⒐β省⑿巢ǖ染傩胁馐，对开关电源的性能举行周全评价。六台开关电源？楣残6套测试系统，6套测试系统通过交流机与上位机相连，实现集中治理。

二DC-DC开关电源测试系统原理图

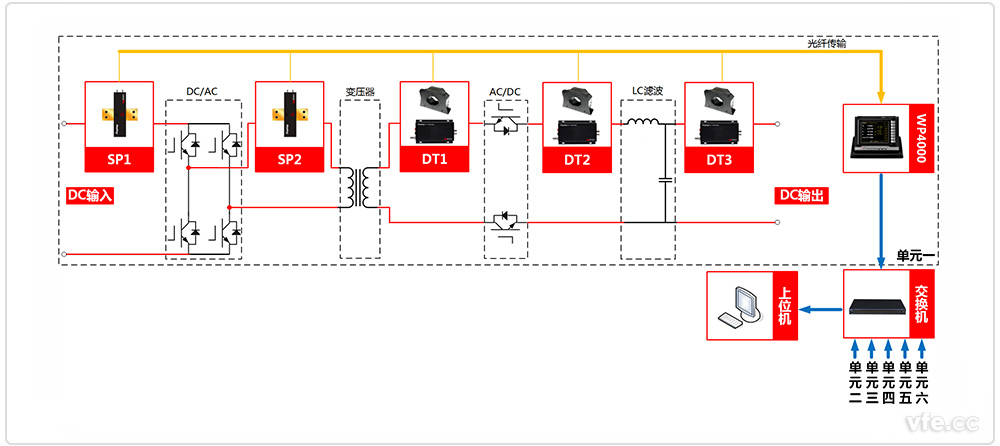

DC-DC开关电源测试系统原理图

　　DC/AC输入输出电压较高，直接接纳SP442201C变频功率传感器。

　　变压器之后的电压在1000V以下，电流较大，为降低本钱，接纳DT数字变送器外加霍尔电撒播感器的形式。

三DC-DC开关电源测试系统装备表

测点	装备名称	型号	数目	备注
SP1	变频功率传感器	SP402201C	6
SP2	变频功率传感器	SP402201C	6
DT1	数字变送器	DT213B	6
DT2	数字变送器	DT213B	6
DT3	数字变送器	DT213B	6
	变频功率剖析仪	WP4000	6

---
