一中频隔离变压器谐波消耗剖析系统简介

　　本中频隔离变压器测试系统主要知足中频隔离变压器的铜消耗、铁消耗、变压器消耗的丈量，对初级及次级电压、电流举行谐波剖析及波形剖析等
。

　　通过向中频隔离变压器输入三蹊径方波，然后由变频功率传感器及变频功率剖析仪收罗原边和副边的电压电流瞬时数据，举行谐波剖析
。

　　本系统可以通过两种方法举行试验方法实现中频隔离变压器测试

　　通例消耗测试：通过举行变压器开路试验和短路试验，盘算出变压器的铁消耗及铜消耗
。由于中频变压器的运行频率较高，趋肤效应对绕组等效电阻的影响较大，盘算的铜耗可能偏小
。盘算时应加上趋肤效应系数
。

　　简化消耗测试：额定负载下，直接丈量输入输出功率，由于变压器效率较高，该法一样平常不必于效率丈量，可是完全可以用于以设计散热为目的的消耗试验
。

二中频隔离变压器谐波消耗剖析系统原理框图

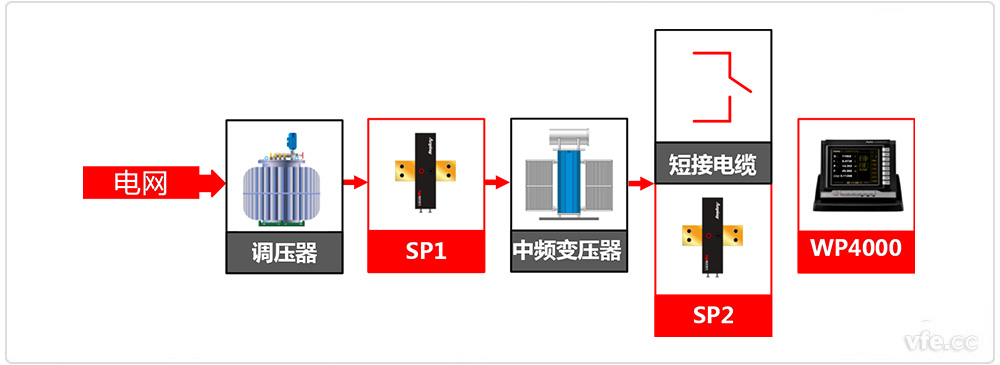

中频隔离变压器谐波消耗剖析系统原理框图

　　原边接纳3300V/500A变频功率传感器，副边接纳1140V/1500A的变频功率传感器，可以对中频隔离变压器直接举行输入输出试验，也可以通过短接电缆的切换实现对隔离变压器的短路试验和空载试验
。

三中频隔离变压器谐波消耗剖析系统主要装备清单

测点	装备名称	型号	数目	备注
SP1	变频功率传感器	SP332501C	1
SP2	变频功率传感器	SP112152C
	变频功率剖析仪	WP4000	1

---
