一国家工矿电传动车辆质检中心传动系统试验台简介

　　国家工矿电传动车辆质量监视磨练中心是由国家质检总局批准建设的，是现在天下唯逐一家集检测、科研、标准、信息、效劳、培训为一体的工矿电传动车辆磨练检测和研究机构
。其具有自力法人和第三方公正性职位，将肩负工矿电传动车辆、矿山运输及清静装备及部件的型式试验、监视磨练、按期磨练、仲裁磨练、委托磨练、生产允许证发证磨练和产品研制试验等
。本传动系统试验台是质检中心的主要组成部分，包括一个交流电机检测台位、一个直流电机检测台位，主要用于汽车传动电机检试验事情
。

二传动系统试验台原理图

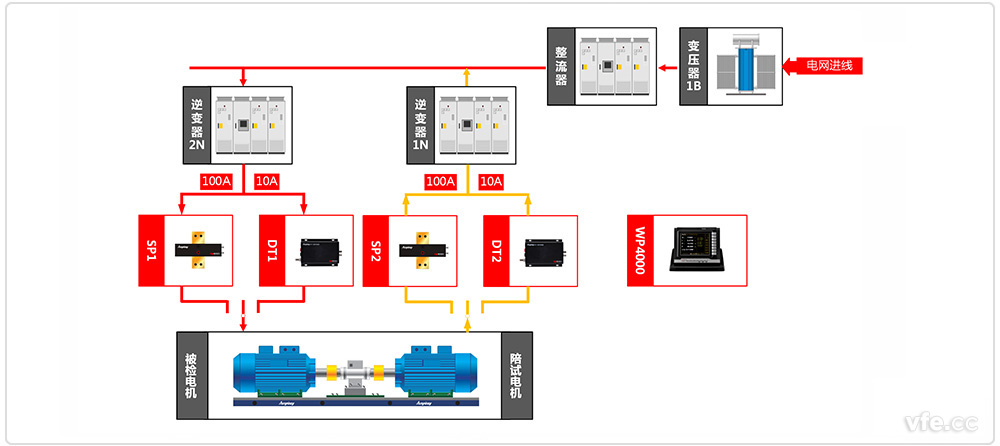

图1：交流电机检测原理框图

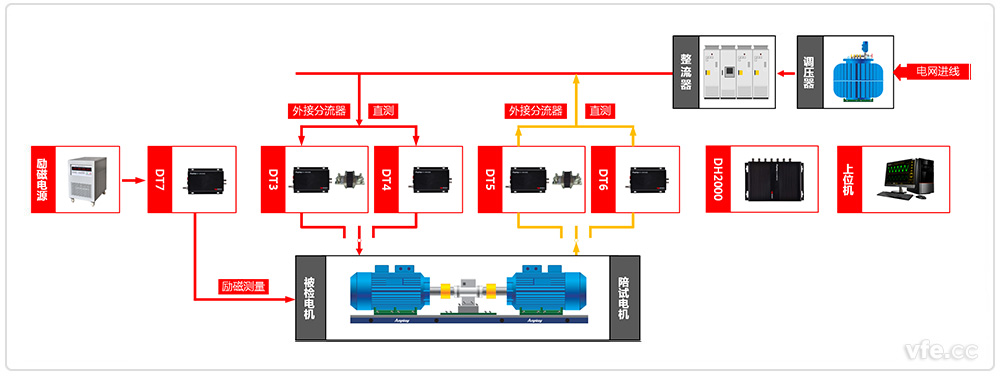

图2：直流电机检测原理框图

　　传动系统试验台包括一个交流电机检测工位、一个直流电机检测工位，均接纳对拖能量回馈的方法举行检试验，电网端只需提供线路的消耗
。

　　如图1所示，交流电机检测工位输入端设置SP381101B、DT217B两个量程品级的变送器，凭证被检电机特征值选择接入响应量程品级的传感器和数字变送器
。

　　如图2所示，直流电机检测工位输入、输出端均设置DT114B、DT216B两个量程品级的变送器，DT114B数字变送器外接电撒播感器可知足大电流电机检测需求，设置DT217B数字变送器完成直流电机励磁丈量
。

三传动系统试验台装备表

测点	装备名称	型号	数目	备注
SP1	变频功率传感器	SP381101B	2
SP2	变频功率传感器	SP381101B	2
DT1	数字变送器	DT217B	2	690V/10A
DT2	数字变送器	DT217B	2	690V/10A
DT3	数字变送器	DT114B	1	1000V/75mV
DT4	数字变送器	DT216B	1	1000V/30A
DT5	数字变送器	DT114B	1	1000V/75mV
DT6	数字变送器	DT216B	1	1000V/30A
DT7	数字变送器	DT217B	1	励磁丈量1000V/10A
	变频功率剖析仪	WP4000	1
	数字主机	DH2000	1

---
