一中国中车株洲电力机车研究所牵引系统实验室简介

　　中国中车株洲电力机车研究所为变流手艺国家工程研究中心的依托单位，都会轨道牵引装备交撒播动与控制系统国产化定点单位，铁道部产品质量监视磨练中心牵引电气装备磨练站的挂靠单位，IEC/TC9行业标准的海内归口单位，国家轨道交通高分子质料及制品质量监视磨练中心，轨道交通车辆制造手艺国家地方团结工程研究中心承建单位，国家能源自动配电网手艺研发中心参建单位，湖南省企业手艺中心，湖南省减振降噪质料工程手艺研究中心，国家兆瓦级风力发电机组变流器高手艺工业化树模基地，湖南省电动汽车电传动工程中心的依托单位，国家火炬妄想重点高新手艺企业，国家专利先进单位，株洲·中国轨道交通专利信息中心。

　　中国中车株洲电力机车研究所牵引系统实验室是轨道交通装备牵引传动与控制辖档挽域的自主立异研发平台，在电力机车牵引系统的检试验中施展了至关主要的作用，推动了我国高铁手艺从引进消化吸收到自主立异，再到厥后居上抵达天下一流水平。

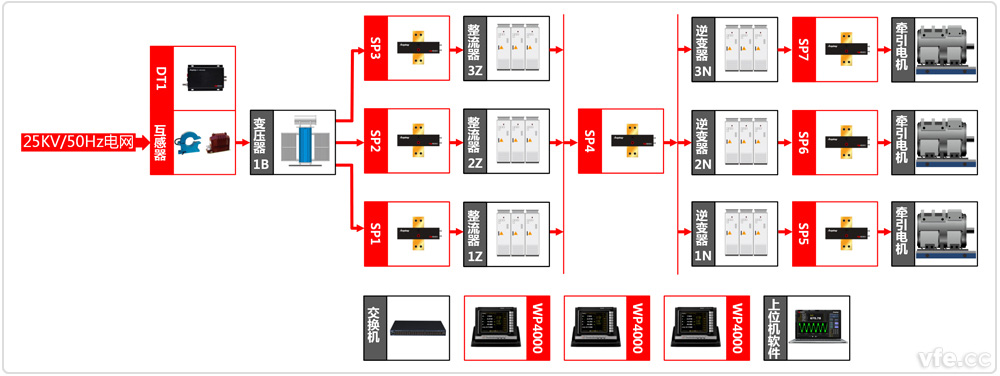

二交流牵引系统测试原理框图

交流牵引系统测试原理框图

三交流牵引系统主要测试装备设置表

测点	装备名称	型号	数目	备注
SP1~7	变频功率传感器	SP332152C	13
DT1	数字变送器	DT222B	1
	上位机软件	DH2000数据收罗系统软件	1
	变频功率剖析仪	WP4000	3

---
