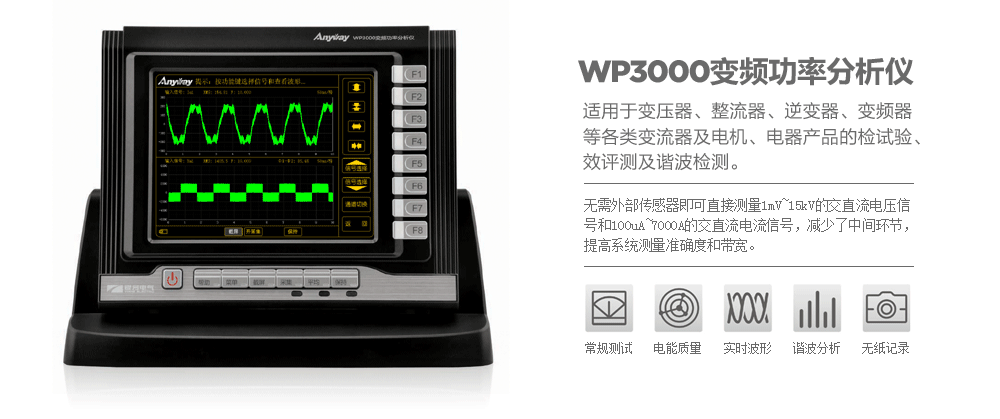

WP3000变频功率剖析仪是yw永旺快投网电气继WP4000变频功率剖析仪之后推出的又一款低本钱宽频带的高精度功率剖析仪 ，适用于变压器、整流器、逆变器、变频器等种种变流器及电机、电器产品的检试验、能效评测及谐波检测。
WP3000变频功率剖析仪由数字量输出的功率单位和数字量输入的主机组成 ，两者通过光纤毗连。完全阻止了重大电磁情形下传输环节的衰减和滋扰。
现在用于高电压、大电流变频电量丈量的传感器的精度 ，尤其是电压传感器的角差精度 ，远远落伍于功率剖析仪的精度指标 ，是制约功率剖析仪系统精度指标的主要因数。WP3000变频功率剖析仪具有100多种功率单位可供选择 ，设置差别的功率单位 ，无需外部传感器即可直接丈量1mV~15kV的交直流电压信号和100uA~7000A的交直流电流信号 ，镌汰了中心环节 ，提高系统丈量准确度和带宽。
WP3000变频功率剖析仪在很宽的幅值、频率及功率因数规模之内 ，均能知足标称准确度指标 ，其精度知足变压器、变频器等种种变流器及电机、电器、新能源产品的检试验要求。大大简化了功率剖析仪系统的电压、电撒播感器及量程转换电路 ，降低了测试系统本钱 ，减小了占地面积。
每台WP3000变频功率剖析仪可设置1~4个功率单位 ，一台剖析仪即可实现逆变器的直流输入功率与交流输出功率的同步丈量；接纳二瓦计法时 ，可同时丈量两个自力三相回路的功率及相关电参量。
大仪器手艺

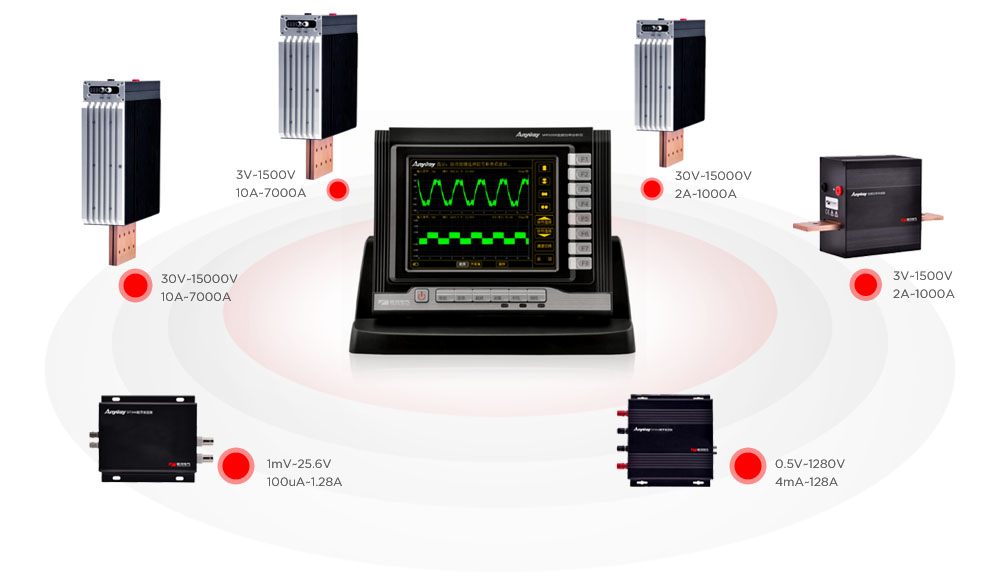

实现1mV~15000V ，100uA~7000A的直接丈量
通例高精度功率剖析仪的功率单位的量程较小 ，不可直接测试1000V以上的电压 ，最大测试电流通常在50A以下；功率单位种类较少 ，而种种变频电量变送器/传感器没有统一的产品标准 ，普遍保存种种高精度功率剖析仪、宽频功率剖析仪与种种变频电量变送器/传感器量程匹配难的问题；通例高精度功率剖析仪可能具有较小角差 ，可是 ，与之配套的种种变频电量变送器/传感器往往不标称角差指标 ，组成的系统角差指标不明确 ，功率丈量精度难于包管。
WP3000变频功率剖析仪接纳独吞的大仪器手艺 ，将一次传感器与二次仪表通过数字化光纤传输实现有机的完善整合 ，可实现1mV~15000V电压、100uA~7000A电流及功率的直接丈量及谐波检测。
1、重大电磁情形下的高准确度丈量
通例功率剖析仪作为二次仪表 ，与一次传感器之间接纳模拟信号传输 ，尤其是宽频功率剖析仪配套的一次传感器通常输出信号较小 ，在变频器等非线性装备运行的场合中 ，不可阻止会受到电磁滋扰的影响 ，导致丈量精度下降 ，严重的还会损坏功率剖析仪。

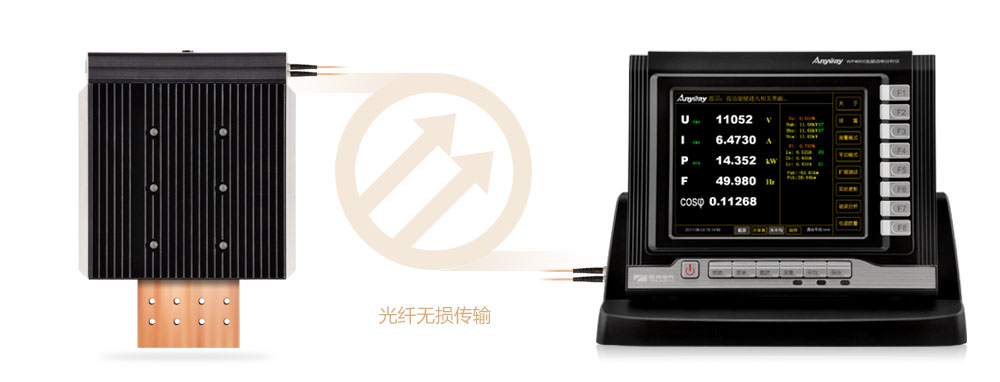

WP3000变频功率剖析仪由主机及功率单位组成 ，功率单位接纳前端数字化手艺 ，装置在被测点周围 ，并经被测信号就地数字化 ，功率单位输出的数字信号经由光纤与主机相连 ，主机吸收来自功率单位的数字信号并举行运算、处置惩罚和显示。
光纤传输有用的阻止了传输历程中的消耗与滋扰 ，截断了传感器及剖析仪的滋扰撒播主要途径 ，提升了传感器和剖析仪的电磁兼容性。光纤传输扫除了负载匹配及量程匹配等引起的误差。由于主机是纯数字运算 ，不增添误差 ，受温度或者恒久漂移影响的可能性也被所有消除。
影响WP3000变频功率剖析仪精度只有功率单位（SP系列变频功率传感器或DT系列数字变送器）一个环节 ，有用提高了系统精度 ，功率单位的标称精度可在重大电磁情形下得以实现。
宽频带高精度功率剖析仪——WP3000变频功率剖析仪的组成原理
2、宽规模内的高准确度丈量
通俗传感器及功率剖析仪一样平常只能在较窄的规模内包管丈量准确度 ，关于被测信号转变规模较宽时 ，通常接纳多个传感器团结换挡开关举行换挡 ，以拓宽丈量规模。
WP3000变频功率剖析仪在一个功率单位内部设置8 个档位 ，每个档位只丈量在本档位量程的50%~100%规模内信号 ，实现在1%~200%额定电流及0.75%~150%额定电压输入的规模内实现高准确度丈量。由于接纳无缝量程转换手艺 ，档位切换时 ，数据不丧失 ，可知足种种宽规模内的动态丈量。
某些高精度功率剖析仪虽然划分了多个档位 ，可以实现较宽规模内的高精度丈量。可是 ，当外接传感器时 ，由于没有合适的量程匹配 ，丈量精度仍然得不到包管。例如 ，某入口高精度功率剖析仪的电压量程分为：15V、30V、60V、150V、300V、600V、1000V ，凭证一样平常的1/2原则 ，该仪器可以在7.5V～1000V规模内实现较高的丈量精度。然而 ，用于变频电量丈量的种种霍尔电压传感器 ，一样平常输出满量程电压就在7.5V左右 ，也就是说 ，接上传感器之后 ，现实上有用的量程只有一个。
3、明确的、优异的系统角差指标
以电机及变压器为例 ，空载时的功率因数很低 ，而此时的输入功率往往就是装备的主要消耗。低功率因数下的高准确度丈量 ，是评价电机、变压器等高能效产品的主要手艺指标。
传感器及仪表的角差指标直接影响功率丈量准确度 ，功率因数越低 ，同样的角差对功率丈量的准确度影响越大。
大大都高精度功率剖析仪的功率丈量准确级的参比条件是功率因数即是1 ，不昭示丈量难度大的低功率因数下的准确度指标。
大大都用于变频电量丈量的传感器 ，不标称相位指标 ，系统的相位误差不明确 ，低功率因数时 ，功率丈量准确度处于未知状态。
WP3000变频功率剖析仪的功率单位具有极小的角差 ，实现了在0.05~1 功率因数规模内的高准确度丈量。
4、真正的变频测试系统
大大都用于变频电量丈量的传感器和宽频功率剖析仪 ，往往以工频下的丈量准确度作为标称准确度指标。非工频下的丈量准确度要么较低 ，要么不昭示 ，导致用户采购了标称准确度很高的丈量装备 ，丈量效果却与现实截然不同。
WP3000变频功率剖析仪实现了在电机、变频器、变压器等关注的全频率内的高准确度丈量 ，以全频率规模内最低的准确度指标标称装备准确度指标。
表1和表2给出了WP3000变频功率剖析仪与标称0.02级的某入口高精度功率剖析仪在宽频规模内、正弦波和PWM波丈量时的差别基波频率下的准确度指标比照。
1、WP3000变频功率剖析仪与某入口高精度功率剖析仪在宽频规模内正弦波丈量精度比照
| 序号 | 频率(Hz) | 入口高精度功率剖析仪 | AnyWay |
| 1 | 0.1～30 | ≥0.5%rd（0.2%rd+0.3%fs） | A型： ≥0.05%rd（0.02%rd+0.03fs） B 型： 0.1%rd C 型： 0.2%rd |
| 2 | 30～45 | ≥0.1%rd（0.05%rd+0.05%fs） | |
| 3 | 45～66 | ≥0.06%rd（0.02%rd+0.04%fs） | |
| 4 | 66～400 | ≥0.1%rd（0.05%rd+0.05%fs） |
2、WP3000变频功率剖析仪与某入口高精度功率剖析仪在宽频规模内PWM波基波丈量精度比照
| 序号 | 频率(Hz) | 入口高精度功率剖析仪 | AnyWay |
| 1 | 4～30 | 0.9%rd（0.5%rd+0.4%fs） 采样频率大于10kHz；5.5kHz滤波器开启 |
A型： 0.05%rd（0.02%rd+0.03fs） B 型： 0.1%rd C 型： 0.2%rd |
| 2 | 30～66 | 0.55%rd（0.45%rd+0.1%fs） 采样频率大于10kHz；5.5kHz滤波器开启 |
|
| 3 | 66～400 | 1.3%rd（1.2%rd+0.1%fs） 采样频率大于10kHz；5.5kHz滤波器开启 |
yw永旺快投网是国家变频电量丈量仪器计量站的提倡人和主要首创人 ，是变频电量国家丈量标准的建设单位 ，是变频电量丈量仪器（高精度功率
剖析仪、宽频功率剖析仪、谐波监测仪等仪器仪表及相关传感器、变送器）标准的起草单位 ，是变频电量丈量仪器检定规程的体例单位 ，其变频电量计量检测
研究中心拥有最完善的溯源手段和最先进的计量检定装置。
WP3000变频功率剖析仪标称的所有精度指标均可溯源至国家变频电量丈量标准。因此 ，WP3000变频功率剖析仪可用于种种高精度功率剖析仪、宽频功率分
析仪、谐波检测仪及相关传感器、变送器的检定/校准。
yw永旺快投网拥有WP3000变频功率剖析仪的完全自主知识产权 ，其综合精度指标优于种种入口高精度功率剖析仪及宽频功率剖析仪。
WP3000变频功率剖析仪的大部分器件为国产器件。
七、与WP4000的主要区别
WP3000变频功率剖析仪是WP4000变频功率剖析仪的简化版 ，在WP4000的基础上 ，做了如下变换：
1、作废了为提崎岖频处置惩罚能力的部分电路
傅里叶时间窗长度由WP4000变频功率剖析仪的2,500,000点变为62500点 ，基波丈量及谐波检测的频率下限提高至4Hz。
2、作废部分扩展功效
作废了转矩、扭矩、温度等扩展测试接口和软件 ，作废了VGA扩展输出接口 ，作废了WIFI扩展接口。
3、镌汰了功率单位
WP4000变频功率剖析仪最多可毗连6个功率单位 ，WP3000变频功率剖析仪最多可毗连4个功率单位。
除了上述转变 ，WP3000变频功率剖析仪保存了WP4000的所有功效 ，所有性能指标稳固。

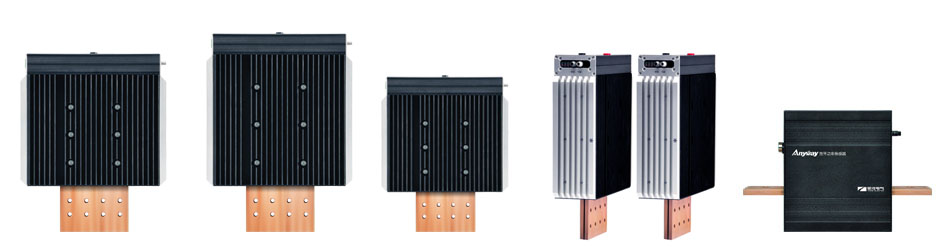

被测电压、电流的量程差别 ，WP3000变频功率剖析仪接纳的功率单位有所差别 ，WP3000变频功率剖析仪的功率单位也称变频电量变送器 ，可设置为SP系列变频功率传感器或DT系列数字变送器。
| 额定电压 | 型号 | 额定电流 | 额定电压 | 型号 | 额定电流 |
| 380V | SP381201X SP381301X SP381401X SP381501X SP381751X SP381102X SP381152X SP381202X SP381252X SP381302X SP381352X |
200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A |
690V | SP691201X SP691301X SP691401X SP691501X SP691751X SP691102X SP691152X SP691202X SP691252X SP691302X SP691352X |
200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A |
| 1140V | SP112201X SP112301X SP112401X SP112501X SP112751X SP112102X SP112152X SP112202X SP112252X SP112302X SP112352X |
200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A |
3300V | SP332201X SP332301X SP332401X SP332501X SP332751X SP332102X SP332152X SP332202X SP332252X SP332302X SP332352X |
200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A |
| 6600V | SP662201X SP662301X SP662401X SP662501X SP662751X SP662102X SP662152X SP662202X SP662252X SP662302X SP662352X |
200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A |
10000V | SP103201X SP103301X SP103401X SP103501X SP103751X SP103102X SP103152X SP103202X SP103252X SP103302X SP103352X |
200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A |
| 型号 | 量程 | 型号 | 量程 |
| DT100 A/B | 通道1：0.1~1280V 通道2：0.1~1280V |
DT211 A/B | 通道1：5V~1280V 通道2：0.5A~128A |
| DT111 A/B | 通道1：0.1~1280V 通道2：0.1~1280V |
DT212 A/B | 通道1：5V~1280V 通道2：20mA~6.4A |
| DT122 A/B | 通道1：0.5~128V 通道2：0.5V~128V |
DT233 A/B | 通道1：0.1V~25.6V 通道2：4mA~1.28A |
| DT200 A/B | 通道1：0.1~1280V 通道2：100uA~6.4A |
DT300 A/B | 通道1：100uA~6.4A 通道2：100uA~6.4A |
WP3000变频功率剖析仪是AnyWay品牌的焦点产品 ，普遍应用于舰船电力推进、电机、风机、水泵、风力发电、轨道交通、电动汽车、变频器、特种变压器、荧光灯、LED照明等领域的产品检试验、能效评测及谐波检测。尤其适用于变频电机试验台、高效电机试验台、牵引电机试验台、风力发电机试验台以及变压器、变频器、整流器、逆变器等种种变流器试验测试系统。
WP3000变频功率剖析仪可用于种种高精度功率剖析仪、宽频功率剖析仪、谐波检测仪及相关传感器、变送器的在宽频带规模内的频率特征校准检定。
产品遍布中国32个省和地区 ，笼罩三大动力集团以及中国电力科学研究院、上海电器科学研究院、苏州电器科学研究院、南车集团、湘电集团、金风科技等海内外近百家着名企业集团。阻止2011年低 ，已为近十个国家级第三方检测机构提供完整的产品检试验、能效评测及谐波检测整体解决计划。
详情请拜见产品应用栏目
WP3000变频功率剖析仪设置表
| 项目 | 设置 | 项目 | 设置 |
| 屏幕尺寸 | 12.1寸 | 区分率 | 800*600真彩 |
| 装置方法 | 嵌入式/台式 | 操作 | 6个快捷键+8个软键 |

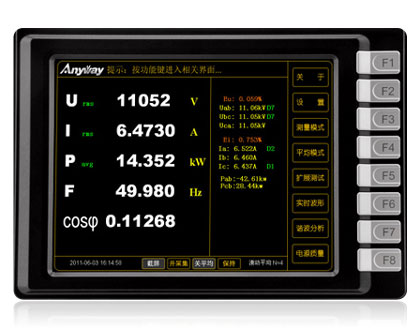

| 通例丈量 | √ | 实时波形 | √ |

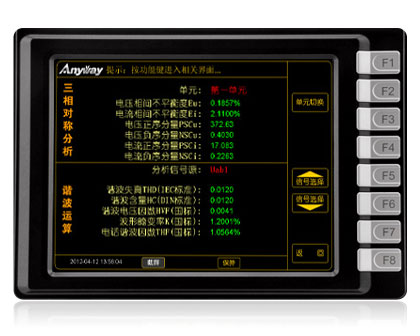

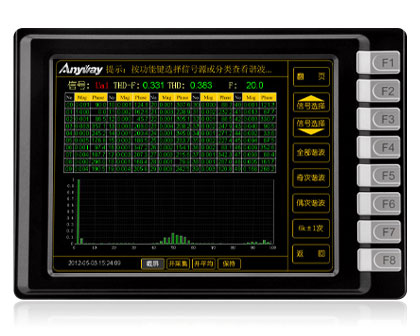

| 谐波剖析 | √ | 三相不平衡度 | √ |
| 正序分量 | √ | 负序分量 | √ |
| 总谐波畸变THD | √ | 总谐波因数THF | √ |
| 谐波电压因数HVF | √ | 谐波电流因数HCF | √ |
| 扭矩/转速 | × | 温度丈量 | × |
| 以太网接口 | √ | 扩展大屏幕输出（VGA） | × |
| 扩展接口RS485 | × | WIFI | × |
WP3000变频功率剖析仪主要手艺指标
| 项目 | 指标 | 条件 |
| 最高采样率 | 250kHz | |
| 带宽 | 100kHz | |
| 电压 | A型：0.05%rd B型：0.1%rd C型：0.2rd |
幅值：0.75% ~150%UN（SP系列）；0.5%~100% UN（DT系列）。 基波频率：DC ，4Hz~400Hz（SP系列）； DC ，4Hz~1500Hz（DT系列）。 |
| 电流 | A型：0.05%rd B型：0.1%rd C型：0.2%rd |
幅值：1%~200% IN。 基波频率：DC ，4Hz~400Hz（SP系列）； DC ，4Hz~1500Hz（DT系列）。 |
| 功率 | A型：0.05%rd B型：0.1%rd C型：0.2%rd |
功率因数=1；额定电压、额定电流；基波频率：45~66Hz。 |
| A型：0.1%rd B型：0.2%rd C型：0.5%rd |
功率因数：0.2~1。 基波频率：DC ，4Hz~400Hz（SP系列）； 4Hz~1500Hz（DT系列）。 |
|
| A型：0.2%rd B型：0.5%rd C型：1%rd |
功率因数：0.05~0.2。 基波频率：DC ，4Hz~400Hz（SP系列）； DC ，4Hz~1500Hz（DT系列）。 |
|
| 频率丈量精度 | 0.02%rd | 4Hz~1500Hz |
| 电压过载时间 | 10min | U < 1.5UN(SP系列) |
| 电流过载时间 | 3min | I < 2IN |
