一DM系列漫衍式测试子站概述

　　DM系列漫衍式测试子站是基于前端数字化理念的DMC300漫衍式测控系统的主要组成部分，用于实现DMC300漫衍式测控系统的数据收罗功效。

　　DM系列漫衍式测试子站主要包括双通道的电量测试子站、4～20mA等标准模拟量信号丈量子站、脉冲频率丈量子站及温度、湿度丈量子站等等。

二DM系列漫衍式测试子站原理框图

　　下图为其通用的原理框图：

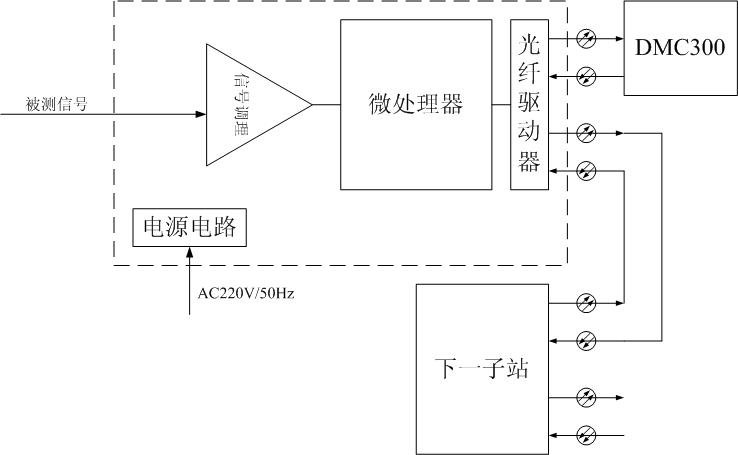

图1 DM系列漫衍式测试子站原理框图

选型及应用

一DM系列漫衍式测试子站应用

　　1、接纳DMC300漫衍式测控系统的种种子站可组成大型的测控系统，用于实现工业现场的DCS测控需要；

　　2、可接纳简单或少量子站加上须要的附件及上位机软件替换种种专业仪器，如：

　　一台DM4032温度测试子站及少量附件和上位机软件可实现8路温度巡检仪；

　　一台DM4022频率丈量子站及少量附件和上位机软件可实现转速计及扭矩仪；

　　一台DM4105-2三相电压测试子站及少量附件和上位机软件可实现电网电压监视仪等等。

二DM系列漫衍式测试子站常用型号

　　

　　型号：DM4021

　　名称：单通道频率测试子站

　　信号类型：交流信号或直流脉动信号

　　频率规模：0.1Hz~50kHz

　　幅值规模：2Vpp~30Vpp

　　精度：0.02%rd

　　

---

　　

　　型号：DM4022

　　名称：双通道频率测试子站

　　信号类型：方波信号或直流脉动信号

　　频率规模：0.1Hz~50kHz

　　幅值规模：5Vpp~30Vpp

　　精度：0.02%rd

　　

---

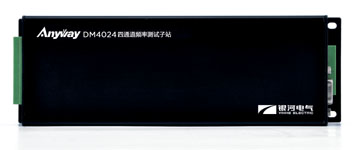

　　型号：DM4024

　　名称：四通道频率测试子站

　　信号类型：交流信号或直流脉动信号

　　频率规模：0.1Hz~50kHz

　　幅值规模：2Vpp~30Vpp

　　精度：0.02%rd

　　

---

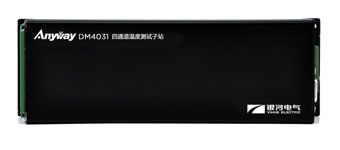

　　型号：DM4031

　　名称：四通道温度测试子站

　　信号类型：PT100

　　温度规模：-40℃~400℃

　　精度：±（0.1%rd+0.5℃) 　　

　　

---

　　

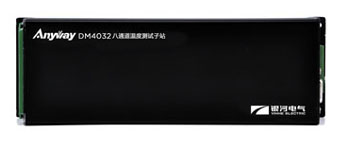

　　型号：DM4032

　　名称：八通道温度测试子站

　　信号类型：PT100

　　温度规模：-40℃~400℃

　　精度：±（0.1%rd+0.5℃）

　　

---

　　

　　型号：DM4041

　　信号类型：4~20mA、0~20mA、0~5V

　　精度：0.1%rd±0.1%fs







---

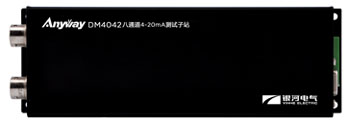

　　型号：DM4042

　　名称：八通道4~20mA测试子站

　　信号类型：4~20mA、0~20mA、0~5V

　　精度：0.1%rd±0.1%fs





---

　　型号：DM4101-1

　　名称：直流功率测试子站

　　电压准确丈量规模：3V~750V

　　电流准确丈量规模：4mA~1A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs



---

　　型号：DM4101-2

　　名称：直流功率测试子站

　　电压准确丈量规模：3V~750V

　　电流准确丈量规模：25mA~6A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs



---

　　型号：DM4101-3

　　名称：直流功率测试子站

　　电压准确丈量规模：3V~750V

　　电流准确丈量规模：1mV~250mV

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs



---

　　型号：DM4102-1

　　名称：直流功率测试子站

　　电压准确丈量规模：6V~1500V

　　电流准确丈量规模：4mA~1A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs



---

　　型号：DM4102-2

　　名称：直流功率测试子站

　　电压准确丈量规模：6V~1500V

　　电流准确丈量规模：25mA~6A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs



---

　　型号：DM4102-3

　　名称：直流功率测试子站

　　电压准确丈量规模：6V~1500V

　　电流准确丈量规模：1mV~250mV

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs



---

　　型号：DM4103-1

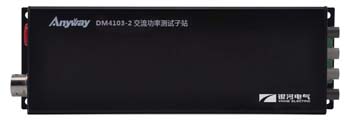

　　名称：交流功率测试子站

　　频率规模：5~400Hz

　　电压准确丈量规模：4V~1000V

　　电流准确丈量规模：4mA~1A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs



---

　　型号：DM4103-2

　　名称：交流功率测试子站

　　频率规模：5~400Hz

　　电压准确丈量规模：4V~1000V

　　电流准确丈量规模：25mA~6A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs

---

　　型号：DM4104-1

　　名称：交流功率测试子站

　　频率规模：5~400Hz

　　电压准确丈量规模：0.5V~120V

　　电流准确丈量规模：4mA~1A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs

---

　　型号：DM4104-2

　　名称：交流功率测试子站

　　频率规模：5~400Hz

　　电压准确丈量规模：0.5V~120V

　　电流准确丈量规模：25mA~6A

　　电压/电流丈量精度：0.1%rd±0.1%fs

　　功率丈量精度：0.2%rd±0.2%fs

---

　　型号：DM4105-1

　　名称：三相电压测试子站

　　频率规模：5~400Hz

　　电压准确丈量规模：0.5V~120V

　　电压丈量精度：0.1%rd±0.1%fs





---

　　型号：DM4105-2

　　名称：三相电压测试子站

　　频率规模：5~400Hz

　　电压准确丈量规模：4V~1000V

　　电压丈量精度：0.1%rd±0.1%fs





---

　　型号：DM4107-1

　　名称：三相电流测试子站

　　频率规模：5~400Hz

　　电流准确丈量规模：4mA~1A

　　电流丈量精度：0.1%rd±0.1%fs





---

　　型号：DM4107-2

　　名称：三相电流测试子站

　　频率规模：5~400Hz

　　电流准确丈量规模：25mA~6A

　　电流丈量精度：0.1%rd±0.1%fs

性能参数

一电气隔离

　　输入信号与电源之间1500Vrms隔离；

　　输入与RS485输出接口之间1500Vrms隔离；

　　电源与RS485输出接口之间1500Vrms隔离；

　　光纤输出与输入及电源之间110kV隔离。

二电磁兼容性

　　数字量传输，具有较强的抗滋扰能力。

　　当输出接纳光纤传输时，传输不受电磁滋扰的影响。

三自力性

　　各子站使用自力的电源、通讯系统及微处置惩罚器，每个子站的自力性强，一个子站损坏不影响其它任何子站的正常运行。

　　主机可实时显示在线终端，对故障终端提醒故障信息。

四通讯协议

　　接纳独吞的、适用于同步高速采样的AnyBus异步串行通讯协议。单通道最高采样频率可达100kHz。即即是100个通道同步采样，采样频率也可达1000Hz以上。

---
