产品概述
SMT系列标准化电机试验台是yw永旺快投网起劲响应电性能效提升妄想而推出的增进电机工业转型升级的自动化电机综合测试系统。
SMT系列标准化电机试验台接纳大仪器手艺，将重大的电机试验台标准化、仪器化，缩短了建设周期、降低了本钱，提高了可靠性，可同时知足高效电机、变频电机、通俗异步电机及同步电机的出厂试验、型式试验及研究性试验的需要。
SMT系列标准化电机试验台凭证电机类型，可分为异步电机试验台、同步电机试验台、变频电机试验台等，凭证电机用途差别，可分为高效电机试验台、牵引电机试验台、电动汽车电机试验台、风力发电机试验台等等。
一标准化电机试验台参考标准
SMT系列标准化电机试验台设计参考如下标准：
GB755-2008 旋转电机定额和性能
GB755-2-2003旋转电机(牵引电机除外)确定消耗
GB/T 1032-2012 三相异步电念头试验要领
GB/T 1029-2005 三相同步电机试验要领
GB/T 22670-2008 变频器供电三相笼型感应电念头试验要领
GB/T 25123.2-2010 电力牵引 轨道机车车辆和公路车辆用旋转电机 第2部分：电子变流器供电的交流电念头
GB/T 21211-2007 等效负载和迭加试验手艺 间接法确定旋转电机温升
二仪器化的电机试验台
电机试验台主要包括试验电源、测试系统及操作台三部分组成。
1试验电源一体化设计
凭证通例实现手段，试验电源包括被试机电源和陪试机电源，通常为两个自力的柜体 ；基于1.3倍过电压和叠频试验的需要，通俗变频器输出需要加升压变压器才华知足需要。
yw永旺快投网电气团结变频器专业厂家相助研发了电机试验用变频电源，强化了电机试验需要的功效，简化了变频器的整流环节，提高了电源的输出波形品质，实现了被试和陪试电源的一体化，减小了电机试验台试验电源的占地面积。
2测试系统集成化设计
凭证通例实现手段，为了知足电机试验宽规模内的高精度丈量，需要接纳大宗电压、电撒播感器及换挡开关和换挡控制装置。
yw永旺快投网电气标准化电机试验台接纳自主研发的无需机械换挡的AnyWay变频功率剖析仪，大大减小了传感器的数目，简化了测试线路，并乐成的将传感器安顿于强电磁滋扰的电源柜内部。实现了试验电源与测试系统的一体化。
3操作台办公化设计
凭证通例实现手段，操作台是电机试验台的神经中枢，集中了PLC、仪器仪表等测控装备和大宗的控制开关装备，操作台与试验装备之间保存大宗的毗连电缆。
yw永旺快投网电气标准化电机试验台的所有测控装备接纳前端数字化和漫衍式就地装置手艺，测控装备与操作台之间除了少量的光纤之外，无其它任何毗连。操作台整齐大方，清静便捷，就如白领的办公桌。
4仪器化的电机试验台
三大手艺厘革，将古板电机试验台需要的大宗装备集成为一个机柜、一台电脑和一张电脑桌。而电机试验台机柜所有一次线路，只有最基本的9根线，三根电源进线，三根被试电机连线，三根陪试电机连线。真正意义上实现了电机试验台的仪器化。

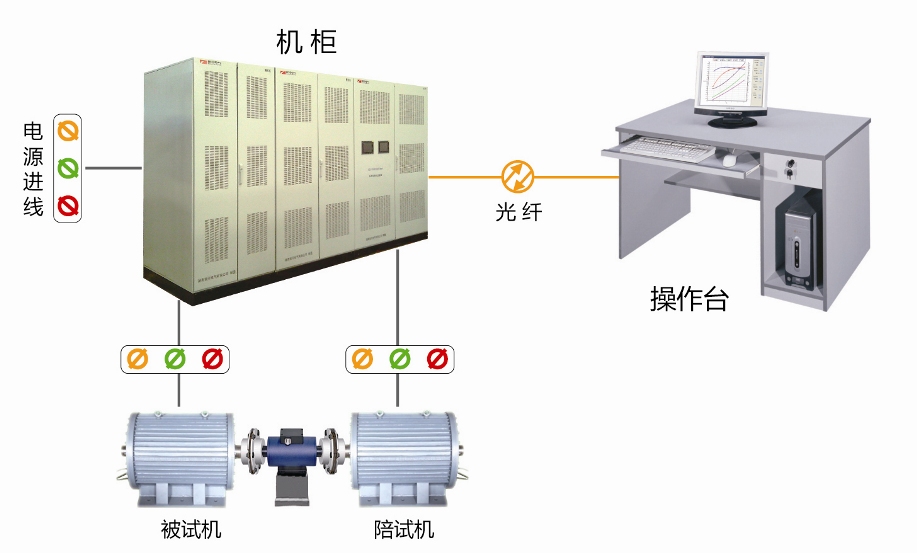

图1、仪器化的SMT系列标准化电机试验台
三标准化电机试验台特点
1可并联接并的完善正弦波试验电源
标准化电机试验台试验电源接纳三电平加载波移相手艺：
◆ 可直接输出1.3倍额定电压实现短时过电压试验 ；
◆ 可输出叠频波形支持单电机热试验 ；
◆ 输入电网谐波小于3%，知足国家标准要求 ；
◆ 在宽幅值规模内输出完善正弦波，波形品质优于机组电源 ；
标准化电机试验台试验电源接纳并联接并手艺：
一套两组的电源既可合并为一台大功率电源用于实现更大功率电机的堵转、空载、叠频温升等单机试验 ；也可拆分为两套四组电源，对多台较小功率的电机同时举行试验。
试验台容量只需要知足当下需要即可，在电机功率品级提升后，采购相同的电源并联即可扩大电机试验台的试验容量，无需过多的思量未来生长而增大眼前的投资。
2高精度的测试系统
主电量测试接纳yw永旺快投网电气自主开发研制的AnyWay变频功率剖析仪，全规模内知足电机试验标准的精度要求，尤其是低功率因数及低频下的测试精度全球领先。
接纳yw永旺快投网电气自主研发的DMC300漫衍式测控系统实现电机轴功率丈量，确保电机输出轴功率与电机输入电功率严酷同步丈量，提高试验精度。
所有测试产品均为前端数字化产品，电磁兼容性好，维护简朴，操作清静。
所有测试产品的标称精度均可溯源至国家标准。
3最专业的自动化电机试验测控报表软件
所有集成商均宣称电机试验台可实现电机试验自动化、报表自动化、一键天生报表等。yw永旺快投网电气在近10年从事电机试验站建设的历程中，积累了富厚的履历，所研制的系列电机测控报表软件的特点主要体现为：
◆ 高精度闭环控制，包管了被试电机的试验条件的一致性 ；
◆ 团结电机试验工况特点的数据同步、平均、平滑、曲线拟合等处置惩罚功效，提高了试验效果的准确性和一致性 ；
◆ 无邪的电源治理，提高了电机试验台的使用率 ；
◆ 完善的 ；は低，确保人和试验装备清静。
上述特点集中体现为：
◆ 试验精度和试验效果很好的一致性和可重复性 ；
◆ 试验事情效率显著提高。
图2 SMT系列标准化电机试验台出具的T-N/M-S曲线
四SMT系列标准化电机试验台主要功效
1通俗异步电机试验
使用标准化异步电机试验台能够完成以下GB/T1032-2012 划定的试验项目：
◆ 空载试验 ；
◆ 堵转试验 ；
◆ 低频堵转试验 ；
◆ 负载试验 ；
◆ 效率简直定：凭证GB/T1032-2012 划定的A、B、B1、E1、F1、 G1、H 法, 共七种 ；
◆ 温升试验 ；
直接负载法：对拖法 ；
等效负载法：降低电压负载法、降低电流负载法、定子叠频法。
◆ 最大转矩的测定 ；
◆ 最小转矩的测定 ；
◆ T-N 曲线/M-S曲线的测定：正向、反向曲线 ；
◆ 过转矩试验 ；
◆ 超速试验 ；
◆ 耐压试验 ；
◆ 短时升高电压试验 ；
◆ 绝缘电阻的测定 ；
◆ 冷态直流电阻的测定 ；
注：以上试验项目的完成以标准化电机试验台的试验电源的最大输出能力为限。扭矩传感器及转矩转速测试仪由用户自备（知足GB1032 对试验要领对传感器和测试仪准确度品级要求）。
2变频异步电机试验
使用标准化异步电机试验台可以完成GB/T 22670-2008 划定的变频电机所有试验项目。
3可扩展功效
同步电机试验台 ；
牵引异步电机试验台 ；
电动汽车电念头试验台 ；
水泵电机试验台 ；
风机电机试验台。
选型及应用
五标准化电机试验台选型
SMT系列标准化电机试验台有基本型和可拆分/并联型两类，额定功率从50kW到4×1000kW，用户可以凭证被试产品的需要选择电机试验台类型和额定功率。
1基本型SMT2T系列
基本型SMT2T系列标准化电机试验台包括两台试验电源，能够举行一台电源额定功率规模内电机直接负载法试验，也可以并联使用，使电源功率抵达额定功率的两倍，完成更大电机出厂试验或者叠频法温升试验（500kW以上试验站具备）。
2扩展型SMT4T系列
扩展型SMT4T系列标准化电机试验台包括四台试验电源，能够同时举行两台电源额定功率内电机直接负载法试验（表中用XXXkW×2体现），也可以两两并联组成一个两倍容量的电机试验台（表中用XXXkW×1体现），完成电源额定功率两倍的电机直接负载法试验，还可以4 台并联使电源功率抵达额定功率的4倍，完成更大电机出厂试验或叠频法温升试验。
3额定电压
标准化电机试验台试验电源可以直接输出690V 和380V 电压用于低压电机试验。如需要1.14kV/3kV/6kV/10kV，则需要选购响应的升压变压器。SMT系列标准化电机试验台的试验电源在不接升压变压器时能够直接升压到额定电压的1.3倍。
4试验电源额定电流
标准化电机试验台试验电源能够一连运行的最大电流。允许短时过载1.1倍（60s)。
表1标准化电机试验台产品型号和电压功率比照表
| 额定容量 |
型号 |
额定电流 |
额定功率(380V) |
额定功率(690V) |
额定功率(1140V) |
额定功率(3/6/10KV) |
| 50kW |
SMT2T50 |
95A |
50kW |
|
|
|
| 100kW |
SMT2T100 |
190A |
100kW |
|
|
|
| 500V |
SMT2T500
SMT2T500U
SMT2T500D
SMT2T500UD
|
524A
524A
524A
524A
|
275kW
275kW
500kW
500kW
|
500kW
500kW
500kW
500kW
|
500kW
500kW
|
|
| 4×500kW |
SMT4T500
SMT4T500U1
SMT4T500U2
SMT4T500U3
|
524Ax2
524Ax2
524Ax2
524Ax2
|
275kWx2 500kWx1
275kWx2 500kWx1
275kWx2 500kWx1
275kWx2 500kWx1
|
500kW ×2 1000kW×1
500kW ×2 1000kW×1
500kW ×2 1000kW×1
500kW ×2 1000kW×1
|
500kWx2 1000kW×1
500kWx2 1000kW×1
|
500kWx2 1000kW×1
500kWx2 1000kW×1
|
| 750kW |
SMT2T750
SMT2T750U1
SMT2T750U2
SMT2T750U3
|
785A
785A
785A
785A
|
413kW
413kW
413kW
413kW
|
750kW
750kW
750kW
750kW
|
920kW
920kW
|
920kW
920kW
|
| 4X750kW |
SMT4T750
SMT4T750U1
SMT4T750U2
SMT4T750U3
|
785AX2
785AX2
785AX2
785AX2
|
413kW×2 826kW×1
413kW×2 826kW×1
413kW×2 826kW×1
413kW×2 826kW×1
|
750kW×2 1500kW×1
750kW×2 1500kW×1
750kW×2 1500kW×1
750kW×2 1500kW×1
|
920kW×2 1840kW×1
920kW×2 1840kW×1
|
920kW×2 1840kW×1
920kW×2 1840kW×1
|
| 1000kW |
SMT2T1000
SMT2T1000U1
SMT2T1000U2
SMT2T1000U3
|
1048A
1048A
1048A
1048A
|
550kW
550kW
550kW
550kW
|
1000kW
1000kW
1000kW
1000kW
|
1250kW
1250kW
|
1250kW
1250kW
|
| 4X1000kW |
1250kW
SMT4T1000U1
SMT4T1000U2
SMT4T1000U1
|
1048AX2
1048AX2
1048AX2
1048AX2
|
550kWX2 1100kW×1
550kWX2 1100kW×1
550kWX2 1100kW×1
550kWX2 1100kW×1
|
1000kW×2 1000kW×2
1000kW×2 1000kW×2
1000kW×2 1000kW×2
1000kW×2 1000kW×2
|
1250kW×2 2500kW×1
1250kW×2 2500kW×1
|
1250kW×2 2500kW×1
1250kW×2 2500kW×1
|
六标准化电机试验台应用
yw永旺快投网电气标准化电机试验台依据试验工具差别，可分为：
高效电机试验台、电动汽车电机试验台、交流牵引异步电机试验台、异步电机试验台、同步电机试验台、变频电机试验台。
yw永旺快投网电气标准化电机试验台的主要应用领域为：
电机制造企业（特殊适用于500kW及以下高效节能电机型式试验和出厂试验）
电机维修企业（快速提供电机故障判据）
第三方电机检测机构（现在唯一可在变频电机型式试验全规模内提供溯源证书的电机试验台）
研究机构（果真上位机通讯协议，免费提供驱动程序，免费提供接口例程源代码）
院校实验室（提供多种电机试验测控报表软件，开放报表数据名堂，支持第三方软件接入）

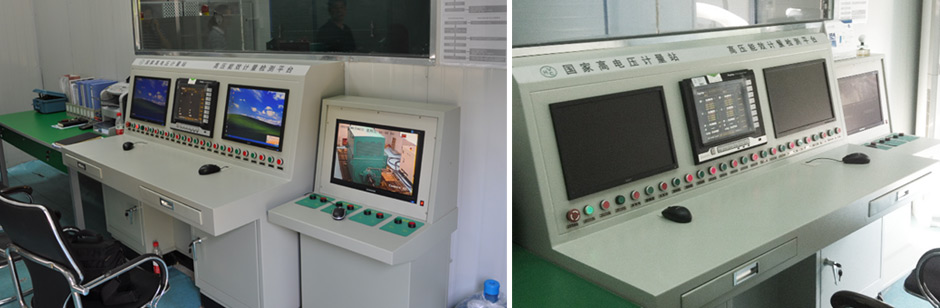

图3 用于“节能产品惠民工程”高压高效电机天下规模能效抽查的yw永旺快投网电气SMT标准化电机试验台
图3为2013年6月国家高电压计量站用于 “节能产品惠民工程”高压高效电机天下规模能效抽查的标准化电机试验台。该电机试验台及相关手艺已被质检总局列为电性能效提升妄想中电机系统节能刷新、电机再制造基础能力提升、高效及超高效电机手艺推广应用和标准系统建设等的主要手艺支持。
