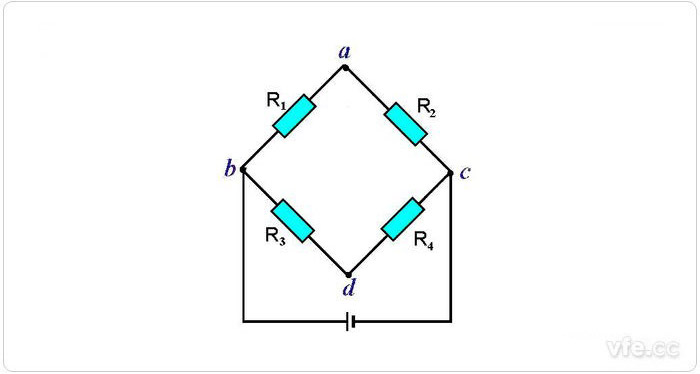

下图所示电路就是一个由四个电阻R1、R2、R3、R4组成的电桥，电路中有一电阻为未知(R2)，在四边形的一条对角线中接入直流电源U，另一条对角线接入检流计G
？梢酝ü骼砬疟凵系缱璧闹凳笹中无电流通过，则电桥平衡，使用电桥平衡方程(即R2×R3=R1×R4)可得未知电阻R2=R1?R4/R3
。电桥就是基于这种头脑举行丈量的，当四个桥臂中泛起未知量时，基于该公式便可凭证已知值实现对未知量的丈量
。

图1示：常见电桥组成示意图

　　常用的电桥有下列几种：

01惠斯通电桥

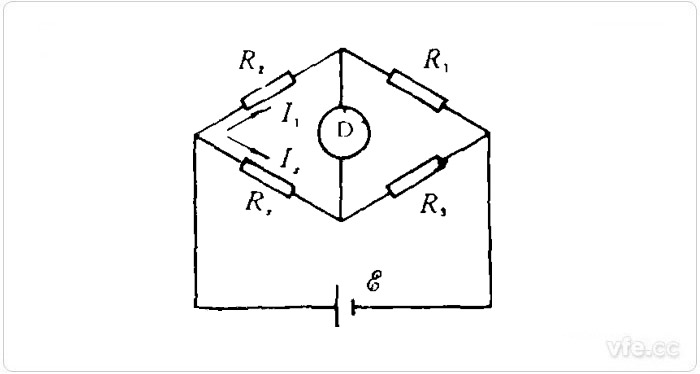

　　上图所示电路主要由三个已知阻值电阻R1、R2、R3和一个未知阻值电阻Rx组成，常被称为惠斯通电桥，其主要用于求解未知电阻Rx的阻值
。凭证电桥实现原理：R2×R3=R1×Rx可得Rx=R2×R3/R1，因此可通过已知的三个电阻的阻值求解出未知电阻的阻值
。

02麦克斯韦电桥

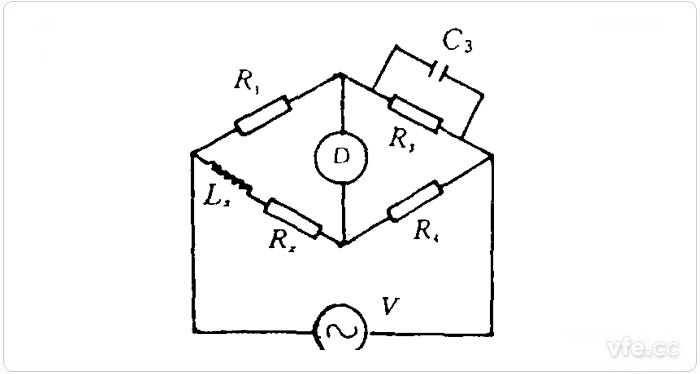

　　上图所示电路主要由三个已知阻值电阻R1、R3、R4，一个已知容量电容C3，一个未知阻值电阻Rx和一个未知电感Lx组成，常被称为麦克斯韦电桥，其主要用于求解未知电阻Rx的阻值和未知电感Lx的值
。凭证电桥实现原理：Rx×R3=R1×R4可得Rx=R1×R4/R3，且Lx=R1×R4×C3，因此可通过已知的三个电阻值和一个电容值来求解出未知电阻和未知电感的值
。

03文氏电桥

　　上图所示电路主要由三个已知阻值电阻R1、R2、R3，一个已知容量电容C3，一个未知阻值电阻Rx和一个未知电容Cx组成，常被称为文式电桥，其主要用于求解未知电阻Rx的阻值和未知电容Cx的值
。凭证电桥实现原理：Rx×R2=R1×R3可得Rx=R1×R3/R2，且Cx=C3×R2/R1，因此可通过已知的三个电阻值和一个电容值来求解出未知电阻和未知电容的值
。

　　电桥是一种基本的丈量工具，应用普遍，作为一种具有高迅速度和准确度的丈量电路，使用电桥平衡的原理，不但可以测电阻，也可测电容、电感，并且可以通过这些物理量的转变间接丈量非电学量，例如温度、压力、质量、速率等，因此电桥电路在自动化控制中有着普遍的应用
。
