一概述
电能源是我国工业领域的主要能源,接纳变频手艺是实现节能降耗目的主要途径,使用极其普遍。因此,对变频电量举行公正、权威与准确的计量,是挖掘节能降耗潜力的主要环节,对提高电能源使用效率起到起劲增进作用。随着变频传下手艺的生长,现在变频电量计量正越来越多地被应用于高压、大电流领域。本文旨在剖析高压、大电流变频功率测试系统校准和计量检定的现状与问题,并提供最新的校准/检定计划。
二原有计量检定保存的问题

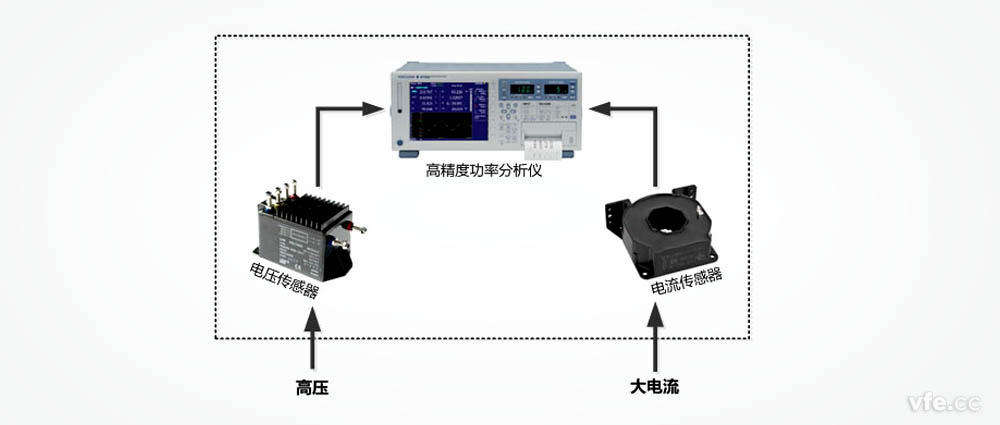

变频功率测试系统组成原理框图
由于变频功率测试系统由电压传感器、电撒播感器、功率剖析仪三部分组成,接纳古板的校准要领为:首先对各个部分划分举行误差评定,获得电压传感器误差、电撒播感器误差以及功率剖析仪的误差;然后,再通过综合误差评定要领算出系统的整体误差。
综合误差组成图
凭证国际电工委员会划定:“所有仪表和计量装置的误差都必需经由现实的丈量,未经丈量,仅是以其他丈量中盘算出来的引用电压、电流和功率因数组合的误差,不可作为评价装置基本误差的依据”。以是上述的盘算“综合误差”的剖析要领所得出的结论不可用于评价系统的准确度。
三变频功率测试系统整体校准要领
由yw永旺快投网自主研发的变频功率标准源将已往需要剖析成几部分举行划分校验的高压、大电流变频功率测试系统,通过向其输出知足计量学特征的高压、大电流信号直接举行系统整体误差的校验,从而获得测试系统的整体误差,这不但大大的简化了计量事情,也使得评定效果越发可靠和准确。
变频功率测试系统校准主要包括电压、电流、频率、功率这四个参数,都是通过较量法丈量手艺来实现的。给被检测试系统提供被校参数的一个已知量,已知量值的参数信号同时提供应参考测试系统和被检测试系统,然后将参考测试系统的读数与被测系统的读数相较量盘算出误差。

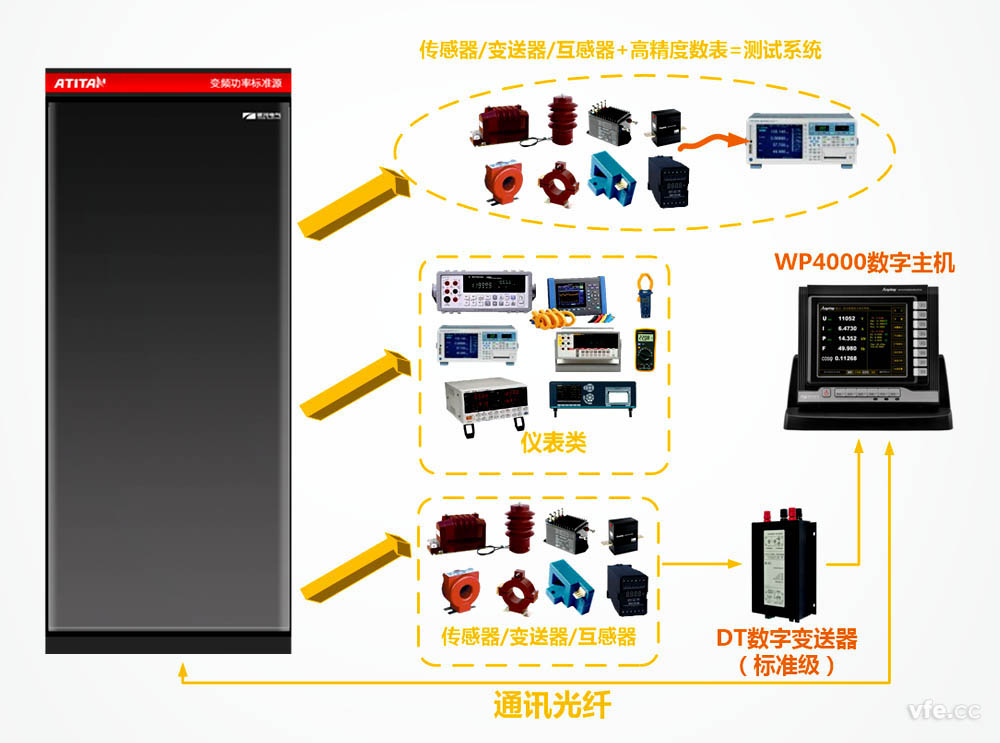

变频功率测试系统整体校准和计量检定原理框图
四高压电能计量装置整体校准要领
高压电能计量装置主要由电压互感器、电流互感器和多功效电能表三部分组成。关于高压电能计量装置的校准检定,古板要领为:对装置组成的各个部分划分举行误差检定,获得的电压互感器误差、电流互感器误差、电压互感器二次降压引起的误差以及多功效电能表的误差,然后通过综合误差的要领去评价计量装置的准确度。例如:凭证GB/T 16934-1997《电能计量柜》相关划定,当电压互感器和电流互感器准确度为0.2级、电能表准确度为0.5级时,综合误差被估算为±0.7%。
然而凭证国际电工委员会划定:“所有仪表和计量装置的误差都必需经由现实的丈量,未经丈量,仅是以其他丈量中盘算出来的引用电压、电流和功率因数组合的误差,不可作为评价装置基本误差的依据”。因此上述的“综合误差”不可用于评价高压电能计量装置的准确度。

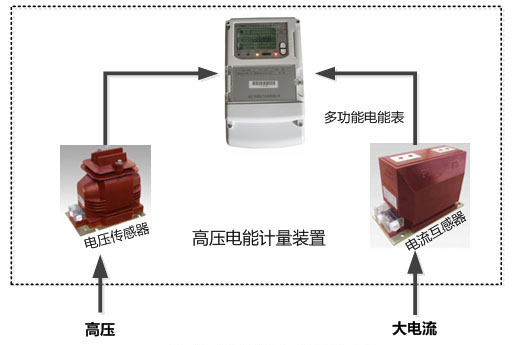

高压电能计量装置组成框图
由yw永旺快投网自主研发的变频功率标准源将已往需要剖析成几部分举行划分校验的高压电能计量装置,通过向其输出切合检定要求的高压大电流信号直接举行整体误差的校验,从而获得计量装置的整体误差,这不但大大的简化了磨练事情,也使得磨练效果越发直观准确。使用变频功率标准源校准高压电能计量装置原理框图如下:

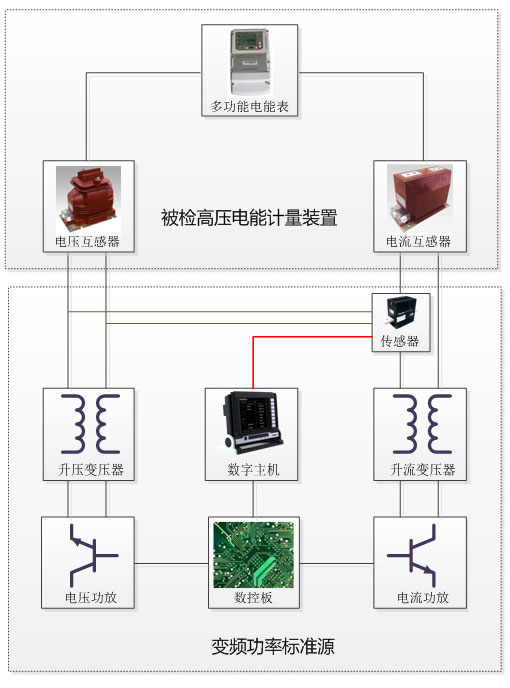

高压电能计量装置整体校准和计量检定原理框图
