电机绕组直流电阻丈量要领

  • 浏览次数:30084次
  • 宣布时间:2016/3/22 16:37:58
  • 作者:量值溯源

  在电机试验中 ,有时需要测定绕组的直流电阻 ,用以校核设定值 ,盘算电机的效率及绕组的温升 ,那么现实应用中电机绕组的直流电阻丈量一样平常接纳哪些要领呢 ?本文针对现在主要运用的直流伏安法和电桥法两种丈量要领举行陈述。

丈量电机绕组直流电阻的目的

  异步电念头的直流电阻 ,包括定子绕组、绕线式电念头转子绕组及启动变阻器等的直流电阻 ,丈量这些直流电阻的目的 ,是为了检查绕组有无断线和匝间短路 ,焊接部分有无虚焊或开焊、接触点有无接触不良等征象。

  绕组的阻值巨细是随温度的转变而转变的 ,在测定绕组现实冷态下的直流电阻时 ,要同时丈量绕组的温度 ,以便将该电阻换算成基准事情温度下的数值。

丈量电机丈量要领及剖析

  现在丈量绕组直流电阻主要接纳直流伏安法和电桥法两种方法 ,以下就划分对每种丈量要领举行剖析。

01直流伏安法

  丈量电源接纳蓄电池或其它电压稳固的直流电源 ,为;さ缪贡 ,可在丈量回路中串接一个;た。丈量时 ,先断开电压表 ,待电流稳固后 ,再闭合;た ,接通电压表 ,丈量绕组两头电压 ,丈量后应先断开电压表 ,以防在电源断开时绕组爆发的自感电动势损坏电压表。

  为包管足够精度 ,电流要有一定的数值 ,但又不可凌驾绕组额定电流的20% ,并应尽快同时读数 ,以免被测绕组发热影响丈量准确度。

  丈量小电阻时 ,若思量电压表的分流电流(设电压表内阻为Rv ,电压表读数为U ,电流表读数为I) ,被测绕组的直流电阻为:R=U/(I-U/Rv);若不思量电压表的分流电流 ,则R=U/I。盘算值比现实电阻值稍小 ,绕组电阻越小 ,分流电流越小 ,误差则越小。

  丈量大电阻时 ,思量到电流表内阻Ra上的压降 ,则被测绕组的电阻为:R=(U-RaI)/I;若不思量电流表的内阻压降 ,则R=U/I ,盘算值中包括了电流表的内阻 ,比现实的电阻值稍大 ,绕线电阻越大 ,电流表内阻越小 ,误差也越小。

02电桥法

  直流电桥是丈量直流电阻的专用仪器 ,它分为单臂电桥双臂电桥。单臂电桥适用于丈量1Ω以上的较大电阻 ,双臂电桥适用于丈量1Ω以下的较小电阻。

  下面主要说明单臂电桥丈量的原理。

  单臂电桥丈量直流电阻的丈量原理电路图如下所示:

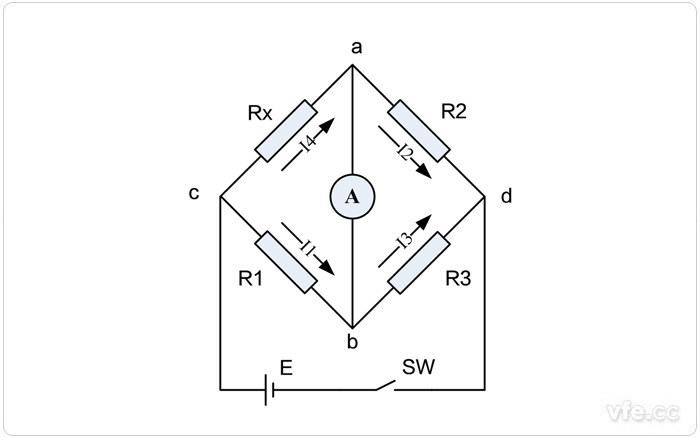

单臂电桥丈量电路原理图

图1 单臂电桥丈量电路原理图

  图1中 ,Rx是被测电阻 ,R1、R2、R3是桥臂上的电阻 ,A是检流计 ,E是直流电源 ,SW是开关。

  当检流计中的电流为零时 ,桥式电路处于平衡状态。则Uab=0 ,

  以是:Uac=Ucb。获得I4*Rx=I1*R1 式(1);

  同理:Uad=Ubd。获得I2*R2=I3*R3 式(2);

  又由于I1=I3 ,I2=I4 ,以是当用式(1)除以式(2)时 ,就可获得:

  Rx/R2=R1/R3 ,则被测电阻Rx=R1*R2/R3 式(3);

  电阻R2和R3的比值常配成牢靠的比例 ,称为电桥的比率臂 ,而R1称为较量臂 ,在丈量时可凭证被测电阻的简陋预计值选取一定的比率臂 ,然后调理较量臂使电桥平衡 ,则较量臂上的数值乘以比率臂的倍数就是被测电阻的数值。

  从式(3)可以看出 ,丈量的电阻与桥臂上的电阻值相关 ,以是桥臂上的电阻的选用 ,必需要精度高一些 ,这也就牵涉到单臂电桥丈量时的阻值规模问题。由于在接线上会保存一些接线电阻和接触电阻 ,而这些问题都会或多或少的反应在所丈量出的电阻上 ,因此单臂电桥的丈量规模不可小于1Ω ,一样平常在1~1x106Ω之内。
