光耦合器

  • 浏览次数:11183次
  • 宣布时间:2017/9/28 16:37:59
  • 作者:hb_yinhe
界说
光耦合器(opticalcoupler ,英文缩写为OC) ,又称光电隔离器或光电耦合器 ,简称光耦 ,是以光为前言来传输电信号的器件。当输入端加电信号时发光器发出光线 ,受光器接受光线之后就爆发光电流 ,从输出端流出 ,从而实现了“电—光—电”转换。
1
光耦的事情原理

  光耦合器般由三部分组成:光的发射、光的吸收及信号放大。输入的电信号驱动发光二极管(LED) ,使之发出定波长的光穿过透光绝缘层 ,被光探测器吸收而爆发光电流 ,再过前进放大后输出。这就完成了电光电的转换 ,从而起到输入、输出、隔离的作用。由于光耦合器输入输出间相互隔离 ,电信号传输具有单向性等特点 ,因而具有优异的电绝缘能力和抗滋扰能力。又由于光耦合器的输入端属于电流型事情的低阻元件 ,因而具有很强的共模抑制能力。

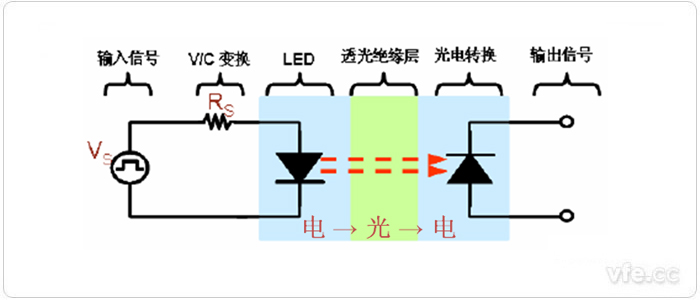

光耦合器原理图

光耦合器原理图

2
光耦的主要作用

01按封装形式

  可分为同轴型 ,双列直插型 ,TO封装型 ,扁平封装型 ,贴片封装型 ,以及光纤传输型等。

02按光路径分

  可分为外光路光电耦合器(又称光电断续检测器)和内光路光电耦合器。外光路光电耦合器又分为透过型和反射型光电耦合器。

03按输出形式分

  ● NPN三极管输出型 ,其中包括交流输入型 ,直流输入型 ,互补输出型等。

  ● 光敏器件输出型 ,其中包括光敏二极管输出型 ,光敏三极管输出型 ,光电池输出型 ,光可控硅输出型等。

  ● 逻辑门电路输出型 ,其中包括门电路输出型 ,施密特触发输出型 ,三态门电路输出型等。

  ● 达林顿三极管输出型 ,其中包括交流输入型 ,直流输入型。

  ● 低导通输出型(输出低电平毫伏数目级)。

  ● 功率输出型(IGBT/MOSFET等输出)。

  ● 光开关输出型(导通电阻小余10Ω)。

04按速率分

  可分为低速光电耦合器(光敏三极管、光电池等输出型)和高速光电耦合器(光敏二极管带信号处置惩罚电路或者光敏集成电路输出型)。

05按传输信号分

  可分为数字型光电耦合器(OC门输出型 ,图腾柱输出型及三态门电路输出型等)和线性光电耦合器(可分为低漂移型 ,高线性型 ,宽带型 ,单电源型 ,双电源型等)。

06按隔离特征分

  可分为通俗隔离光电耦合器(一样平常光学胶灌封低于5000V ,空封低于2000V)和高压隔离光电耦合器(可分为10kV ,20kV ,30kV等)。

07按事情电压分

  可分为低电源电压型光电耦合器(一样平常5~15V)和高电源电压型光电耦合器(一样平常大于30V)。

08按通道分

  可分为单通道 ,双通道和多通道光电耦合器。

3
光耦的主要应用

01在逻辑电路上的应用

  光电耦合器可以组成种种逻辑电路 ,由于光电耦合器的抗滋扰性能和隔离性能比晶体管好 ,因此 ,由它组成的逻辑电路更可靠。

02作为固体开关应用

  在开关电路中 ,往往要求控制电路和开关之间要有很好的电隔离 ,关于一样平常的电子开关来说是很难做到的 ,但用光电耦合器却很容易实现。

03在触发电路上的应用

  将光电耦合器用于双稳态输出电路 ,由于可以把发光二极管划分串入两管发射极回路 ,可有用地解决输出与负载隔离地问题。

04在脉冲放大电路中的应用

  光电耦合器应用于数字电路 ,可以将脉冲信号举行放大。

05在线性电路上的应用

  线性光电耦合器应用于线性电路中 ,具有较高地线性度以及优良地电隔离性能。

06特殊场合的应用

  光电耦合器还可应用于高压控制 ,取代变压器 ,取代触点继电器以及用于A/D电路等多种场合。
